NTLPSY-L6型履帶式靜力觸探車

發布時間:2023-03-20 17:53 瀏覽次數:1051

靜力觸探(CPT)是在一定的速度下,用靜力將探頭壓入土中,并使用探頭內的壓力傳感器,通過記錄儀記錄探頭對土的貫入阻力。

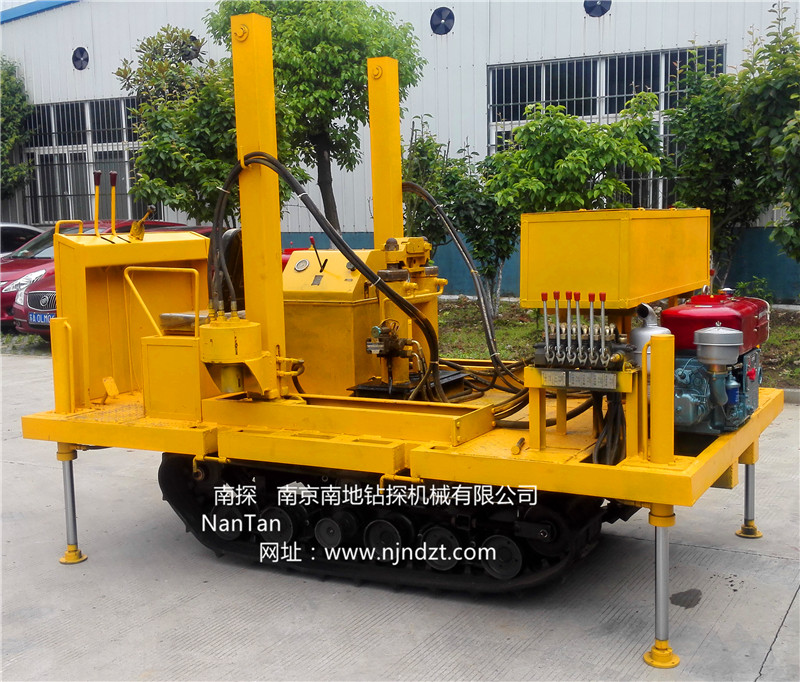

NTLPSY-L6型履帶靜力觸探機由履帶底盤、2臺柴油機、液壓支撐腿系統、2組液壓下錨機構、控制器、平臺及駕駛機構等組成,共同組裝在一個機架上。

履帶式靜力觸探車用于巖土工程的全過程,觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息,是傳統土力學無法比擬的。(1)劃分土類。(2)對土層進行力學分層。(3)提供地基土隨深度變化的物理力學指標。(4)以觸探為主線分析整理勘察報告。
特點:
1、采納國內外同類產品的優點,針對勘察單位現場實際使用而研發,設計新穎,擁有大型履帶靜探車的所有功能,大大減少了操作人員的勞動強度和使用成本。
2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。
3.液壓系統先進,采用分片式組合多路閥,結構緊湊,體積小,安裝方便,壓力損失小,溢流閥過載性好。
4.自動液壓二套下錨結構和4個液壓支腿各自油路控制,操作更加方便、穩定、可靠。
5.單缸動力系統,液壓靜探、履帶行走分開動力,油耗低,操作簡便。
6.本機不僅是靜力觸探測試的理想設備,配置附件,可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。
7.本機可選配:1)、液壓靜探機:5T、10T、15T、20T25T液壓靜探機(機型NTLPSY-L6-5、10、1520、25T)或者11小雙組合型履帶靜力觸探車5T+10T、15T20T、25T(機型NTLPSY-L6-5+、10、15、20、25T);(2、4組自動液壓支撐腿或升高型4自動液壓超長支腿裝卸系統。
主要技術參數:
1、液壓靜力觸探機技術參數

液壓靜探機
2Y-5T
2Y-10T
LPSY-L6-15T
LPSY-L6-20T
LPSY-L6-25T
額定貫入力
50KN
100KN
150KN
200KN
250KN
起拔力
60KN
140KN
180KN
240KN
300KN
貫入速度
1.2m/min
1.2m/min
1.2m±0.3m /min
1.2m±0.3m /min
1.2m±0.3m /min
起拔速度
3-4m/min
3-4m/min
3-4m/min
3-4m/min
3-4m/min
活塞桿徑
Φ30
Φ40
Φ50
Φ50
Φ50
主機重量
100kg
160kg
180kg
200kg
200kg
油缸直徑
Φ60
Φ80
Φ90
Φ100
Φ110


2、履帶行走柴油發動機:常柴1100,功率:12.1KW
液壓靜力觸探柴油發電機:常柴L24電啟動,功率: 17KW
5、行走機構:自走式專用變速箱,行走速度:0-13km/h
   爬坡能力:25°履帶:橡膠履帶
寬:350 ,P):90,齒數(Z):46
6、液壓系統齒輪泵:CBF-F425-AEP ,額定轉速:2000r/min,流量:25 L/min,壓力:20MPa ;多路閥:ZSI-L15E-w-3Y,ZSI-L10E-w-40
7、油箱的容量與工作允許溫度油箱:60L ,最高環境溫度:40℃  , 最低環境溫度:-20發動機水溫度:<90, 液壓油溫度:<65
8、支腿油缸:缸徑D100mm,行程:500mm(超長需定制),支承力:90KN,頂起力:90KN
9、下錨馬達:QJM12-1.25,壓力:16 MPa,轉速:4-160rpm

10、整機尺寸:3000×1900×2250(長×寬×高)根據機型調整
